Schritte zur Netzwerksuche
Befolgen Sie die Anweisungen, um die Erkennung der Netzwerktopologie
durchzuführen in den Registerkarten "Schritt 1", "Schritt 2", "Schritt 3"
Schritt 1
1. Geben Sie IP-Adressbereiche fur die Switch-Erkennung an.
Beispielsweise: 192.168.0.* 192.168.0.100-200 172.16.200-255.*
Legen Sie die SNMP-Zugriffsparameter für jeden Bereich fest
("read community string" oder user/password im fall von SNMPv3).
Um den Bereich zu duplizieren, wählen Sie diesen Bereich aus und klicken Sie auf die Schaltfläche „Add the range“.
Sie können der Karte ein Gerät hinzufügen, auch wenn es kein SNMP unterstützt.
Geben Sie dazu anstelle des IP-Bereichs die IP-Adresse dieses Geräts mit einem „+“ an der ersten Stelle ein.
Beispiel: +192.168.0.1 Geben Sie auch einen beliebigen Namen in das Feld "Community String" ein.
Um ein Gerät von einem Scan auszuschließen, fügen Sie einen neuen IP-Bereich hinzu und
geben Sie die IP-Adresse dieses Geräts mit einem „-“ an der ersten Position ein. Beispiel: -192.168.0.99
Sie können einen beliebigen Kommentar in das Community-String-Feld eingeben.
2. Erkennung der Switches
Klicken "Fuhren Sie die Ermittlung aus"
Erkannte Switches werden zur Liste der SNMP-Geräte hinzugefügt (siehe Tabelle rechts).
Aktivieren Sie die Option "Auch SNMP-Gerate erkennen (AP...)"
um alle Geräte zu ermitteln, die SNMP unterstützen (außer Windows, Linux und Drucker).
Wenn einige Ihrer Switches nicht erkannt werden,
testen Sie SNMP-Zugriff auf diese Switches mit einem anderen SNMP-Dienstprogramm.
Beispielsweise https://www.paessler.com/tools/snmptester
Schritt 2
1. Klicken "Sammeln von SNMP-Daten"
Warten Sie, bis der Prozess abgeschlossen ist.
Im Falle von SNMPv3:
Cisco-Switches sind bei von SNMPv3 Verwendung zum Lesen aller Bridge-Informationen pro VLAN.
In diesem Fall müssen Sie einen SNMPv3-Kontext konfigurieren, wie hier beschrieben:
http://www.switchportmapper.com/support-mapping-a-cisco-switch-using-snmpv3.htm
Schritt 3
1. Klicken "Entdecken Sie die Topologie"
Vergleichen Sie die entdeckte Topologie mit der aktuellen Topologie.
Verwenden sie gegebenenfalls Ihre eigene Verbindungsliste, um die erkannte topologie
zu korrigieren (Optionen - Entdeckung - Verbindungstabelle bearbeiten).
Bearbeiten sie die Verbindungstabelle und klicken "Entdecken Sie die Topologie" einmal mehr
2. Klicken "Anwenden der neuen Topologie" um die neue topologische Karte zu speichern.
Die entdeckte Topologie wird auf der Registerkarte angezeigt "Netzwerkbrowser".
Anschließend ist es manchmal notwendig, Änderungen am Netzplan vorzunehmen.
Bei einer kleinen Topologieänderung ist es nicht erforderlich, den Abfragezyklus aller
Switches, die in einem großen Netzwerk sehr lange dauern können.
Sie können beispielsweise schnell einen neuen Switch zur Karte hinzufügen.
Fügen Sie dazu in Schritt 1 einen neuen Switch zur Tabelle hinzu
Suchen Sie dann auf der Karte den Switch, an den dieser neue Switch angeschlossen ist,
und wählen Sie im Werkzeugmenü das Element aus "Hier neue Switches hinzufugen" oder
"Entdecken Sie nur den Teil der Karte, der sich hinter diesem Switch befindet"
Wenn Sie nicht wissen, wo der neue Switch angeschlossen ist,
wählen Sie einen beliebigen Switch auf der Karte aus,
vorzugsweise die letzte in der Filiale und wählen Sie diesen Menüpunkt. In diesem Fall,
Sie können den neuen Switch mit dem Topologie-Editor an die gewünschte Stelle verschieben,
oder es geschieht automatisch beim nächsten vollständigen Neuaufbau der Karte (Schritte 2,3).
Topologie-Editor

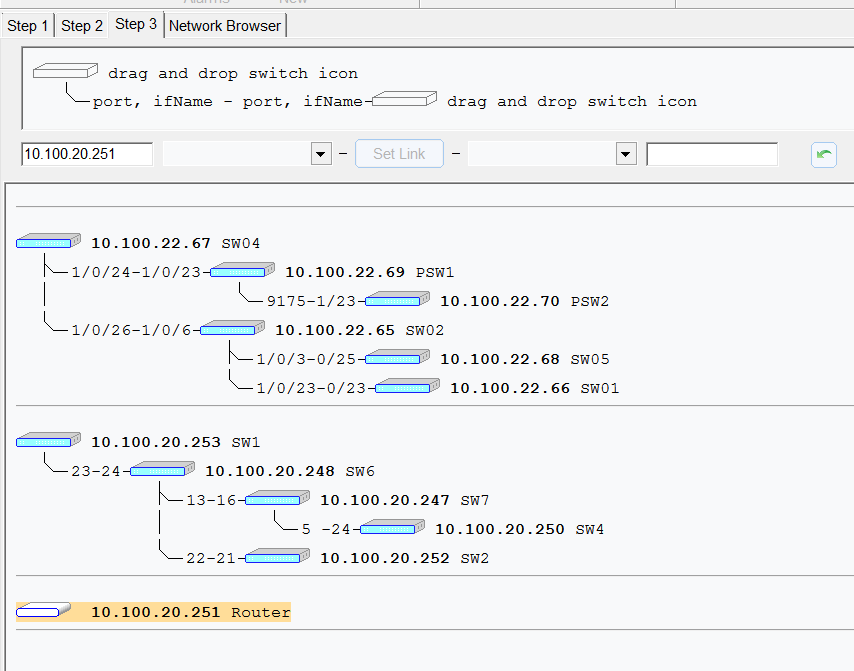

Verwenden Sie den Topologie-Editor (Menü - Service - Topologie bearbeiten), um die Karte zu korrigieren.
Mit dem Topologie-Editor können Sie beispielsweise einen Router als Root-Knoten erstellen.
Die folgenden Screenshots helfen Ihnen dabei.
